水平垂直燃烧试验仪使用说明书

文章作者:深圳市聚利兴仪器有限公司    时间:2015/6/16 11:51:04

    一、概述
本试验设备符合 ANSI/UL94、IEC60950-1、IEC695-2-2 标准的要求;用于对电器设备和器具的塑料材料部件进行水平、垂直可燃性试验。产品箱体外壳为钢结构,并配置了透明观察窗,数显计时器记录施焰、余焰、余灼时间,本装置外形美观,使用方便,性能可靠。
二、技术参数
工作电源:220V AC 50HZ
施焰时间:0~999.9S(可调)
余焰时间:0~999.9S(可调)
余灼时间:0~999.9S(可调)
施焰次数:0~9999 次(可调)
燃烧角度:0°、20°、45°可选择
火焰高度:20mm ~ 175mm   可调
气体压力:0 ~ 1 Mpa   压差计 ±200mm 水柱
燃烧灯:灯管内径 9.5±0.3mm,长度:100mm±10mm
时间装置:能精确到 0.5S。
压力计:能测量 200mm 的水,以 5mm 为增量
流量表:最大测量±2%精确度

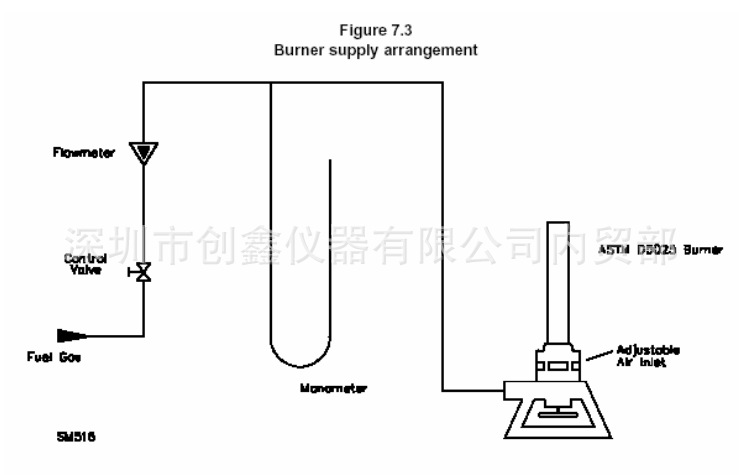

燃烧灯气体供应:见下图





三、试验步骤
1、准备工作
a、详细阅读 ANSI/UL94、IEC60950-1、IEC695-2-2 标准,了解相关的技术要求。
b、把减压阀与气瓶相连,另一端与燃烧室入气口相连,并打开气体阀门,检查可燃气体流通管道的气密性。不能有泄漏现象,若使用甲烷气体应将气体输出压力调至 0.1mp(1KG)左右。
c、检查面板的压差计是否有正常的液体,若没有或太少应作补充,否则,可燃气体会经此处泄漏。
d、接通电源,合上电源开关(POWER)。
2、火焰调节
将燃烧管垂直放置,按下启动(START)键,点燃火焰,调节流量计,气压差调节阀和空气流量调节装置,通过相互配合调整,以得到标准要求的火焰。
a.流量计应从小向大逐步调节,流量过大是无法点燃。
b.压力调节针阀,位于燃烧座底下,它的旋入将增加压差,反之减少。
c.空气流量调节装置是用作改变外焰大小。
3、试样安装
按标准要求选取样品长度和数量,对样品做好标记,按试验要求用支架上的夹具将其固定,调整样品的高度和燃烧座位置,并做好其它的相关工作(如铺棉层、燃烧管的角度定位和前后移动定位等)。
4、参数设定
本装置使用前,应先在施焰计时器(BURNNING TIME)预置所需施焰时间,余焰时间计时器(AFTERFLAME TIME)与余灼时间计时器(AFTERGLOW TIME)也可设定标准值,计数器(TIMES)预置所需次数及确定多次/单次功能。设置方法参照所附计时器说明书。
5、试验操作
a、按下遥控器的“A”按钮,燃烧装置即自动点火开始燃烧,此时施焰计时器(BURNNING TIME)开始倒计时(此方式为手动单次试验)。若样品需实行间隔多次燃烧试验,请选择多次方式。施焰计时器(BURNNING TIME)所预置的时间即是燃烧时间和间隔时间,亦可分别设置燃烧时间和间隔时间。燃烧至预置的次数后该装置即自动转入余焰计时。
b、当施焰计时器停止计时后,余焰时间计时器(AFTERFLAME TIME)将自动计时,当试验品余焰熄灭时按下遥控器的“B”键,计时器所显示的时间为余焰时间。
c、挡按下按钮“B”时,余灼计时器(AFTERGLOW TIME)自动开始计时,记录样品燃烧后的灼热时间,在样品的余灼熄灭时立刻按下遥控器的按钮“C”,余灼计时器暂停,它所显示的时间为余灼时间。
d、按下遥控器的“D”键燃烧装置即停止工作,同时将三个计时器与计数器复位。
四.计数器和时间继电器的设置及预置方式:
1. 计数器设置和预置:(详细请阅览计数器说明书)
a.设置方式及参数:(注:仪表上格为显示方式、下格为设置方式)按[MD]三秒进入设置状态→显示方式为[IN]→按▲或▼选择[U]方式→再按[MD]→显示方式为[CPS]→按▲或▼选择[30]→如此类推→最后按[MD]三秒完成设置程序。

输入方式 IN-选择 U
计数速度 CPS-选择 30
输出模式 OUT-选择 F
输出时间 OUT.T 选择 HOLD
输入逻辑 SG-选择 PNP
复位时间 RST-选择 20
计数/计时器 C-T-选择 COUN
b. 预置方式:
按<向左箭头选择位数,再按▲向上或▼向下选择所需个数,然后按[MD]确认即可。
2. 时间继电器的设置和预置:
设置方法与计数器类同
a. 时间继电器的设置参数:
时间范围——选择 SEC
计时模式 U-D——选择 U
输出模式 OUT——选择 FLK.1 (此方式为燃烧时间和间隔时间共用,若需分别设置时间请选择 FLK 方式),余焰计时器和余灼计时器选择 OND1。
输出时间 OUT.T——选择 HOLD
输入逻辑 S.G——选择 PNP
计数/计时器 C-T——选择 TIME
b. 预置方式:与计数器预置方法类同。
(以上所设置之参数出厂时已设定,非特殊情况请不要改动)。
注意事项
e、开启气体前先检查 U 型管内液体是否满足要求(大约为正 200H2OKPa),如少于此单位,请补充液体,不然气体会从 U 型管向外泄漏。
f、使用不同气体时,因气体的压力大小不同,从而影响点火效果,此时,须调节燃烧座底下的气压调节阀的控制量,同时与气体流量调节开关及空气调节装置配合调整,以得到标准火焰。
g、本设备必须有可靠的电器接地回路保护。
h、该设备的夹具、本生灯的移动部份都是用直线轴承承载,因此,轴承杆要求保持清洁,并定期用带有机油的擦布去擦,以使得直线轴承正常工作,移动自如。
i、其他事项请详阅“警示”篇。



    六 常见故障及处理


                    注:刚开机点火时,因气管内残留有空气,需待管内空气排空后才能正常点燃。



                故障现象                原因                处理措施
                  点火器无高压打火

                    1.高压引线与点火针接触不良。

                    2.点火针与喷火嘴距离过远或过近 。

                  1.检查高压引线及调整点火针与喷 火嘴间的距离(10 mm 左右)。
                  有高压打火但 不能点燃
1.气体流量开关未开启。
2.气体连接管接头松动或脱落。
3.点火针未对准喷火嘴相应的位置。
4.气管内残留有空气。

1.检查气管接头及调整点火针的位置。
2.待气管内空气排空后再重新点火。

能点燃但瞬间熄火

1.气体压力过大。
2.空气对流量过大。

1.调整燃烧管底座压力阀,反时针旋转减弱其压力。
2.调整燃烧管空气调节器。
